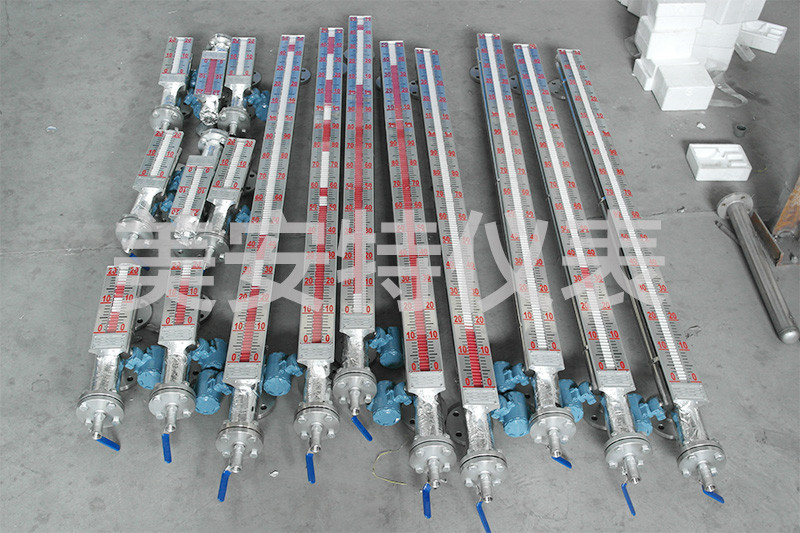

儲罐液位計

發布時間：2019-04-17 發布作者：

儲罐液位計是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業 部頒布的磁性液位計標準HG／T21584-95研制生產的產品。可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。　　儲罐液位計的較顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列儲罐液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

儲罐液位計技術參數：

● 測量范圍：300～15000mm

● 準確度： ±5mm，±10mm

● 翻柱直徑：10mm,16mm

● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)

防腐型≤0．6Mpa

● 介質密度：≥0．45g／cm3

● 介質密度差：≥0.15g／cm3(測量界位)

● 介質溫度：-20℃　+250℃(特殊要求可達450℃)

● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度

低時易結品的介質，可根據用用戶要求選

用加熱型夾套式液位汁。

● 環境振動：頻率≤25Hz，振幅≤0．5mm

● 跟隨速度：≤0.08m/s

● 本廠出廠連接法蘭尺寸：DN25，PNl.0(公制管)

● 連按法蘭：采用化工部1998年較新頒布的

HG20592～20635-97法蘭標準，若采

用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。

對于高壓型儲罐液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

儲罐液位計選型表

UHZ	磁翻板液位計
測量型式		25					側側安裝式
		27					頂部安裝式
		28					側頂安裝式
		29					側底安裝式
		26					底部安裝式
顯示方式			1				雙面板式
			2				單面板式
			3				單帶夜光型
			4				LED顯示型
遠傳方式							無可省略
				L			遠傳型
防爆形式					O		普通型
					G		隔爆型
					Z		本安型
					F		配安全柵
液位控制						O	無
						S	（報警）開關

儲罐液位計結構特點

儲罐液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

儲罐液位計的結構特點

1、儲罐液位計結構

液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。

2、上下限開關輸出

利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。

3、液位計電遠傳

在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，轉換成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

磁翻板液位計安裝維護

1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。

3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。

儲罐液位計原理

UHZ液位計系列根據浮力原理和磁性耦合作用原理工作的。當被測容器中液位升降時，液位計主導管中的浮子也隨之升降，浮子內永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白（黑）翻柱或翻板翻轉180°，液位上升時，翻柱或翻板由白（黑）色轉為紅色，當液位下降時，翻柱或翻板由紅色轉為白（黑）色，指示器的紅、白（黑）界位處為容器內介質液位的實際高度，從而實現液位的指示。安裝圖產品結構原理：位置L1<300訂貨時應明顯提出>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量， 10、磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性， 11、當配有遠傳配套儀表時需做到如下幾條：

（1）、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質），

（2）、遠傳配套儀表上感應面應面向和緊貼主導管，

（3）、遠傳配套儀表零位應與液位計零位指示處在同一水平線上，

（4）、遠傳配套儀表與顯示儀表或工控機之間的連線好單獨穿保護管敷設或用屏蔽二芯電纜敷設，

（5）、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

儲罐液位計用途與適用范圍：

類型	型號	適用范圍及用途
普通型	UHZ -P	普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型	UHZ- F	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型	UHZ- R	適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型	UHZ- T	適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型	UHZ- Y	適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
高溫高壓型	UHZ- H	適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
防爆型	UHZ -B	適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型	UHZ -D	適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。

注：1、對于含有固體懸浮雜質、鐵磁性雜質的容器我公司可提供過濾裝置；

2、帶有變送輸出電信號的液位計，其介質溫度不超過100℃或者需要做降溫處理。

儲罐液位計主要技術指標
1、量程范圍：300～19000
2、介質密度（g/cm3）：0.51090～2
3、介質粘度： ≤
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或開關量
11、接口法蘭：PN4.0　DN25　HG20593（側裝式）
PN1.0　DN100　HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。

注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。

安裝形式內容	側裝式
安裝間距 ( 測量范圍 )	500,800,1100,1400,1700,2000,2500,3000mm
工作壓力	0.6,1.6,2.5,4.0MPa
介質密度	≥ 0.76g/cm 3
介質溫度	-40 ℃ ~100 ℃
環境溫度	-40 ℃ ~+70 ℃
示值誤差	± 10mm
介質粘度	≤ 1st(10 - 4 m/s)
上下限開關輸出	1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4
電遠傳連續顯示	1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型

儲罐液位計定貨須知

l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。

l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品。

l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：

安裝型式	主體材質	公稱直徑	公稱壓力 DN (mm)	法蘭外徑PN(Mpa)	螺心栓圓孔直中徑K	螺孔徑 L	螺栓		密封面		法蘭厚度 C	法蘭密封墊
安裝型式	主體材質	公稱直徑	公稱壓力 DN (mm)	法蘭外徑PN(Mpa)	螺心栓圓孔直中徑K	螺孔徑 L	數量n	螺紋Th	d	f	法蘭厚度 C	外徑	內徑	厚度
側裝	不銹鋼	20	4.0	105	75	14	4	M12	56	2	16	61	27	2
側裝	UHZ	20	1.0	105	75	14	4	M12	56	2	16	61	27	2
頂裝	不銹鋼	200	2.5	360	310	26	12	M24	274	3	32	284	220	2
頂裝	UHZ	200	0.6	320	280	18	8	M16	258	3	24	262	220	2
