管夾式超聲波流量計

_管夾式超聲波流量計廠家價格

管夾式超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。

質量保證:簽約服務、質保2年
售后服務:快速響應，耐心指導，細心服務，真心對待

在線咨詢

產品描述


本文提出了一種新的改進的水流計量方法。它適用于運輸時間超聲波流量計裝置。原則上，通過測量超聲波在上游和下游方向上的傳播時間來獲得管道中給定液體的流動。理論上，這些時間之間的差異與液體流速成線性比例。然而，流動越小，傳輸時間差（TTD）越小。該差異可以低至幾皮秒，這在以給定精度測量這種小時間差時引起許多技術困難。所提出的方法依賴于通過計算上游和下游方向上的接收信號的穩態部分之間的相位差并且通過使用較小二乘正弦擬合技術來間接地測量TTD。這降低了抖動噪聲和偏移的影響，這限制了在非常低的流速下的測量精度。獲得的測量結果說明了所提方法的穩健性，因?yàn)槲覀冊跓o(wú)流量條件下測量TTD，在室溫的溫度范圍內，峰 - 峰精度低至10 ps，TTD偏移為零到80°C。與以前的技術相比，這使我們能夠達到更小的較小可檢測流量。所提出的方法在測量精度和系統復雜性之間表現出更好的折衷。

一、管夾式超聲波流量計產品介紹

二、管夾式超聲波流量計產品特點

● 微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、

數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。

● 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功

能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。

● 靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。

● 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。

● 插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。

● 管段式超聲流量計：需切開管路安裝，但以后的維護可不停產�？蛇x擇單聲道或三聲道傳感器。

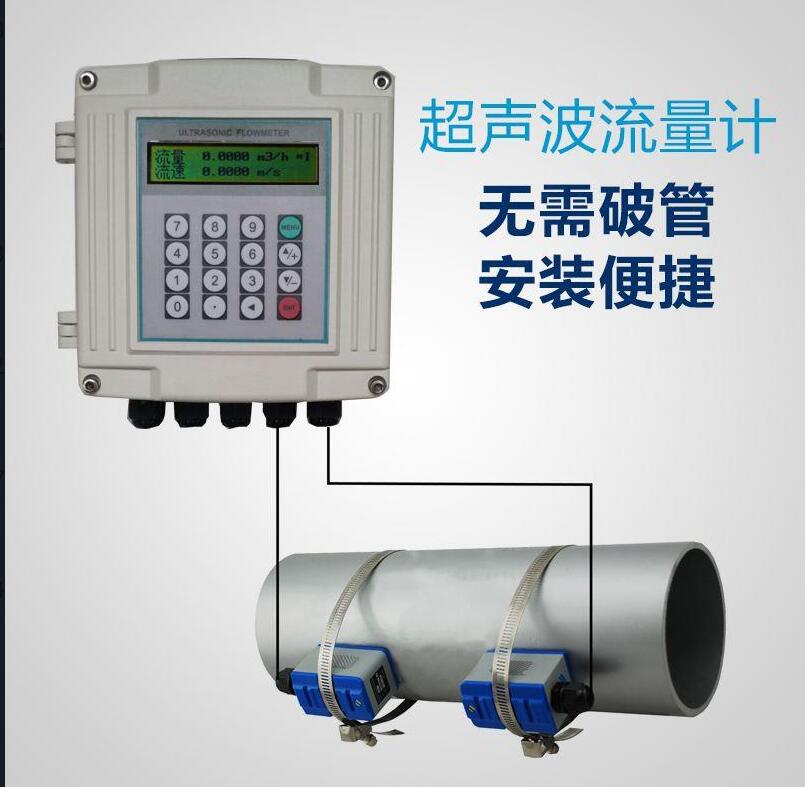

● 外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。

三、管夾式超聲波流量計技術參數

	管夾式超聲波流量計				管段式超聲波流量計			外加式超聲波流量計
管徑范圍	DN80-4000				DN20-2000			DN20-4000
流速范圍（m/s）	0.01～12
準確度（%）	單聲道	雙聲道	三聲道	單聲道		雙聲道	三聲道		1.5
	1.0	1.0	0.5	1.0（校正0.5）		0.5	0.5
測量介質	飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
管道材質	金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等）
管襯材質	玻璃鋼、沙漿、橡膠等
信號輸出	1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS.
鍵盤	2×8漢字鍵盤
顯示器	2×10漢字顯示或英文顯示
測量功能	顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
數據存貯	可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度	轉換器：-10～45℃（特殊環境請說明）傳感器：-40～+60℃（常溫型） -40～+160℃(高溫型)
傳感器材質	不銹鋼和陶瓷				不銹鋼和普通碳鋼				常溫型為尼龍高溫型為合金鋁
傳感器承壓能力	管內部分壓力小于4.5MPa				DN20～700mm小于2.5MPa DN800～2000mm小于1.6MPa				與管道內壓力無關建議不浸水工作
傳感器防護等級	IP68
轉換器防護等級	壁掛式轉換器：IP65 　盤裝式轉換器：IP52 　一體式轉換器：IP67
防爆等級	EXdⅡBT6
傳感器電纜長度	< 500m				< 500m				< 300m
傳感器電纜型號	專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源	AC220V, DC12～36V 0.8A (可選)
轉換器外形尺寸	壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm
傳感器外形尺寸	220×ø20(桿部)×ø50（連接部)mm				見管段傳感器數據表				60×40×35mm
轉換器重量	壁掛式：1.2Kg　盤裝式：0.8Kg 　一體式：1.4Kg
傳感器重量	0.7Kg/支				見管段傳感器數據表				0.2Kg/支
熱量測量功能	測量供熱量、熱損耗、入口溫度、出口溫度

四、管夾式超聲波流量計流量范圍

管段式傳感器外型尺寸

內徑 DN	安裝長度 L	法蘭尺寸	重量（Kg）	額定壓力（MPa）
D	Do	N×A
300	412	485	1.0	12×26	1.1	1.6
350	447	535	1.0	12×30	1.9
400	481	600	1.0	16×30	102
450	516	635	1.0	16×33	114
500	552	700	1.0	20×33	148
600	621	815	1.5	20×36	212
700	692	915	850	24×36	336	1.0
800	759	1046	970	24×40	500
1000	894	1288	1200	28×44	821
1200	1030	1522	1434	32×44	1303
1400	1164	1778	1670	32×48	1914
1600	1298	1982	1874	36×48	2442
1800	1432	2236	2114	36×52	3411
2000	1566	2446	2324	40×52	4262

五、管夾式超聲波流量計安裝示意圖

水流量測量在國內經濟部門中通常至關重要[ 1]。因此，在任何情況下都必須準確地測量通過管道的流量，以便獲利而不是虧本。幾十年來，超聲波流量計已成功應用于工業應用。他們?cè)趶V泛的計量應用中獲得了認可，例如臟水或清潔水，石化產品和天然氣。這是由于超聲波流量計與傳統儀表相比具有顯著的操作和經濟優勢。在經濟上，它們易于安裝，價格低廉，并且需要比其他儀表（例如需要定期檢查的機械流量計）更少的維護。操作上超聲波流量計可以高度靈敏和準確，它們通常具有更寬的流速范圍，良好的測量可重復性，2，3 ]。
